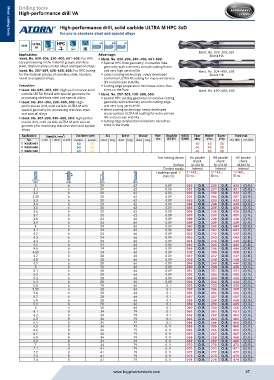

P. 67
Drilling tools
High-performance drill VA
High-performance drill, solid carbide ULTRA M HPC 3xD
for use in stainless steel and special alloys
Metal cutting tools
Metal cutting tools
ULTRA HPC HA HB HE
VHM
M VA IK
3xD 140°
Application: Advantage: Ident. No. 030–203, 601
Shank HA
Ident. No. 030–206, 230–400, 601–602: For HPC Ident. No. 030–206, 230–400, 601–602:
bore processing in the material groups stainless Special HPC flute geometry: innovative flute
steel, titanium alloys, nickel alloys and special alloys. geometry with extremely smooth cutting flutes
Ident. No. 207–209, 430–600, 603: For HPC boring and very high service life Ident. No. 204–400, 602
for the material groups of stainless steel, titanium, Latest coating technology: newly developed Shank HB
nickel and special alloys. conformal ULTRA M coating for improved service
life and process stability
Execution: Cutting edge preparation minimises micro-frac-
Ident. No. 030–203, 601: High-performance solid tures on the flute Ident. No. 430–600, 603
carbide ULTRA M tool with special geometry for Ident. No. 207–209, 430–600, 603:
processing stainless steel and special alloys special HPC cutting geometry: innovative cutting
Ident. No. 204–206, 230–400, 602: High- geometry with extremely smooth cutting edge
performance drill, solid carbide ULTRA M with and very long service life
special geometry for processing stainless steel latest coating technology: newly developed
and special alloys close-contour ULTRA M coating for extra service
Ident. No. 207–209, 430–600, 603: high-perfor- life and process stability
mance drill, solid carbide ULTRA M with special cutting edge preparation minimises microfrac-
geometry for machining stainless steel and special tures in the blade
alloys
Application Steel (N/mm ) 2 Stainless steel Alu Brass Bronze Plas- Graphite GG(G) Titan- Nickel- Super- Hard mat.
No. <700 <1000 <1300 marten. austen. short long short long short long tics G(C)FK GjMW alloy alloy alloy <55 HRC <65 HRC
11142030-601 60 55 40 40 30
11142204-603 60 55 40 40 30
11142207-602 60 55 40 30 30
Tool holding device HA parallel HB parallel HE parallel
shank shank shank
Surface ULTRA M ULTRA M ULTRA M
Coolant supply Internal Internal Internal
f stainless steel 11142... 11142... 11142...
h6 (mm/U) ID no. ID no. ID no.
mm mm mm mm
3 6 20 62 0.09 030 O. R. 230 O. R. 430 (O. R.)
3.1 6 20 62 0.09 031 O. R. 231 O. R. 431 (O. R.)
3.2 6 20 62 0.09 032 O. R. 232 O. R. 432 (O. R.)
3.25 6 20 62 0.09 201 O. R. 204 O. R. 207 (O. R.)
3.3 6 20 62 0.09 033 O. R. 233 O. R. 433 (O. R.)
3.4 6 20 62 0.09 034 O. R. 234 O. R. 434 (O. R.)
3.5 6 20 62 0.09 035 O. R. 235 O. R. 435 (O. R.)
3.6 6 20 62 0.09 036 O. R. 236 O. R. 436 (O. R.)
3.7 6 20 62 0.09 037 O. R. 237 O. R. 437 (O. R.)
3.8 6 24 66 0.09 038 O. R. 238 O. R. 438 (O. R.)
3.9 6 24 66 0.09 039 O. R. 239 O. R. 439 (O. R.)
4 6 24 66 0.09 040 O. R. 240 O. R. 440 (O. R.)
4.1 6 24 66 0.09 041 O. R. 241 O. R. 441 (O. R.)
4.2 6 24 66 0.09 042 O. R. 242 O. R. 442 (O. R.)
4.3 6 24 66 0.09 043 O. R. 243 O. R. 443 (O. R.)
4.4 6 24 66 0.09 044 O. R. 244 O. R. 444 (O. R.)
4.5 6 24 66 0.09 045 O. R. 245 O. R. 445 (O. R.)
4.6 6 24 66 0.09 046 O. R. 246 O. R. 446 (O. R.)
4.65 6 24 66 0.09 202 O. R. 205 O. R. 208 (O. R.)
4.7 6 28 66 0.09 047 O. R. 247 O. R. 447 (O. R.)
4.8 6 28 66 0.09 048 O. R. 248 O. R. 448 (O. R.)
4.9 6 28 66 0.09 049 O. R. 249 O. R. 449 (O. R.)
5 6 28 66 0.09 050 O. R. 250 O. R. 450 (O. R.)
5.1 6 28 66 0.09 051 O. R. 251 O. R. 451 (O. R.)
5.2 6 28 66 0.09 052 O. R. 252 O. R. 452 (O. R.)
5.3 6 28 66 0.09 053 O. R. 253 O. R. 453 (O. R.)
5.4 6 28 66 0.09 054 O. R. 254 O. R. 454 (O. R.)
5.5 6 28 66 0.1 055 O. R. 255 O. R. 455 (O. R.)
5.55 6 28 66 0.1 203 O. R. 206 O. R. 209 (O. R.)
5.6 6 28 66 0.1 056 O. R. 256 O. R. 456 (O. R.)
5.7 6 28 66 0.1 057 O. R. 257 O. R. 457 (O. R.)
5.8 6 28 66 0.1 058 O. R. 258 O. R. 458 (O. R.)
5.9 6 28 66 0.1 059 O. R. 259 O. R. 459 (O. R.)
6 6 28 66 0.1 060 O. R. 260 O. R. 460 (O. R.)
6.1 8 34 79 0.1 061 O. R. 261 O. R. 461 (O. R.)
6.2 8 34 79 0.1 062 O. R. 262 O. R. 462 (O. R.)
6.3 8 34 79 0.1 063 O. R. 263 O. R. 463 (O. R.)
6.4 8 34 79 0.1 064 O. R. 264 O. R. 464 (O. R.)
6.5 8 34 79 0.11 065 O. R. 265 O. R. 465 (O. R.)
6.6 8 34 79 0.11 066 O. R. 266 O. R. 466 (O. R.)
6.7 8 34 79 0.11 067 O. R. 267 O. R. 467 (O. R.)
6.8 8 34 79 0.11 068 O. R. 268 O. R. 468 (O. R.)
6.9 8 34 79 0.11 069 O. R. 269 O. R. 469 (O. R.)
7 8 34 79 0.11 070 O. R. 270 O. R. 470 (O. R.)
7.1 8 41 79 0.11 071 O. R. 271 O. R. 471 (O. R.)
7.2 8 41 79 0.11 072 O. R. 272 O. R. 472 (O. R.)
7.3 8 41 79 0.11 073 O. R. 273 O. R. 473 (O. R.)
7.4 8 41 79 0.11 074 O. R. 274 O. R. 474 (O. R.)
