Page 49 - Catalogue-test
P. 49

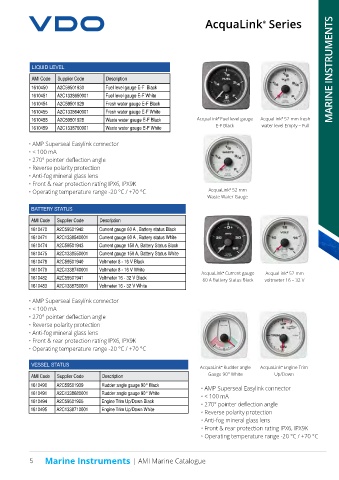

AcquaLink® Series








            LIQUID LEVEL                                                                                              MARINE INSTRUMENTS
            AMI Code  Supplier Code   Description
            1610450                A2C59501930  Fuel level gauge E-F  Black
            1610451                A2C1338650001  Fuel level gauge E-F White
            1610454                A2C59501929  Fresh water gauge E-F Black
            1610455                A2C1338640001  Fresh water gauge E-F White
            1610458                A2C59501928  Waste water gauge E-F Black  AcquaLink® Fuel level gauge    AcquaLink® 52 mm fresh
            1610459                A2C1338760001  Waste water gauge E-F White  E-F Black     water level Empty – Full


           • AMP Superseal Easylink connector
           • < 100 mA
           • 270° pointer deflection angle
           • Reverse polarity protection
           • Anti-fog mineral glass lens
           • Front & rear protection rating IPX6, IPX9K
           • Operating temperature range -20 °C / +70 °C                  AcquaLink® 52 mm
                                                                          Waste Water Gauge

            BATTERY STATUS

            AMI Code  Supplier Code  Description
            1610470                A2C59501942  Current gauge 60 A , Battery status Black
            1610471                A2C1338540001  Current gauge 60 A , Battery status White
            1610474                A2C59501943  Current gauge 150 A, Battery Status Black
            1610475                A2C1338550001  Current gauge 150 A, Battery Status White
            1610478                A2C59501940  Voltmeter 8 - 16 V Black
            1610479                A2C1338740001  Voltmeter 8 - 16 V White  AcquaLink® Current gauge    AcquaLink® 52 mm
            1610482                A2C59501941  Voltmeter 16 - 32 V Black  60 A Battery Status Black  voltmeter 16 – 32 V
            1610483                A2C1338750001  Voltmeter 16 - 32 V White

           • AMP Superseal Easylink connector
           • < 100 mA
           • 270° pointer deflection angle
           • Reverse polarity protection
           • Anti-fog mineral glass lens
           • Front & rear protection rating IPX6, IPX9K
           • Operating temperature range -20 °C / +70 °C

            VESSEL STATUS                                              AcquaLink® Rudder angle     AcquaLink® Engine Trim

            AMI Code  Supplier Code  Description                          Gauge 90° White        Up/Down
            1610490                A2C59501939  Rudder angle gauge 90° Black  • AMP Superseal Easylink connector
            1610491                A2C1338680001  Rudder angle gauge 90° White  • < 100 mA
            1610494                A2C59501925  Engine Trim Up/Down Black  • 270° pointer deflection angle
            1610495                A2C1338710001  Engine Trim Up/Down White
                                                                        • Reverse polarity protection
                                                                        • Anti-fog mineral glass lens
                                                                        • Front & rear protection rating IPX6, IPX9K
                                                                        • Operating temperature range -20 °C / +70 °C



           5     Marine Instruments | AMI Marine Catalogue
