P. 110
110

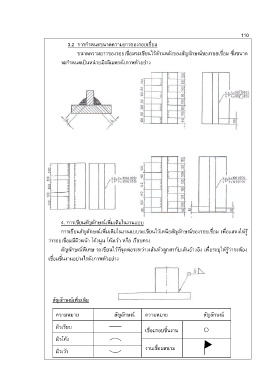

3.2 การก าหนดขนาดความยาวของรอยเชื่อม
ขนาดความยาวของรอยเชื่อมจะเขียนไว้ด้านหลังของสัญลักษณ์ของรอยเชื่อม ซึ่งขนาด
จะก าหนดเป็นหน่วยมิลลิเมตรดังภาพตัวอย่าง
ก าหนดเป็นหน่วยมิลลิเมตรตัวอย่างดังรูป
4. การเขียนสัญลักษณ์เพิ่มเติมในงานแบบ
การเขียนสัญลักษณ์เพิ่มเติมในงานแบบจะเขียนไว้เหนือสัญลักษณ์ของรอยเชื่อม เพื่อแสดงให้รู้
ว่ารอยเชื่อมมีผิวหน้า โค้งนูน โค้งเว้า หรือ เรียบตรง
สัญลักษณ์พิเศษ จะเขียนไว้ที่จุดต่อระหว่างเส้นหัวลูกศรกับเส้นอ้างอิง เพื่อระบุให้รู้ว่าจะต้อง
เชื่อมชิ้นงานอย่างไรดังภาพตัวอย่าง
สัญลักษณ์เพิ่มเติม
ความหมาย สัญลักษณ์ ความหมาย สัญลักษณ์
ผิวเรียบ เชื่อมรอบชิ้นงาน
ผิวโค้ง
งานเชื่อมสนาม
ผิวเว้า
