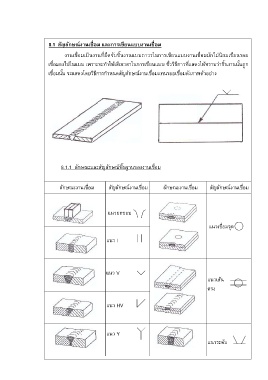

8.1 สัญลักษณ์งานเชื่อม และการเขียนแบบงานเชื่อม
งานเชื่อมเป็นงานที่ยึดจับชิ้นงานแบบถาวรในการเขียนแบบงานเชื่อมมักไม่นิยมเขียนรอย
เชื่อมลงไปในแบบ เพราะจะท าให้เสียเวลาในการเขียนแบบ ซึ่งวิธีการที่แสดงให้ทราบว่าชิ้นงานนั้นถูก
เชื่อมนั้น จะแสดงโดยวิธีการก าหนดสัญลักษณ์งานเชื่อมแทนรอยเชื่อมดังภาพตัวอย่าง
8.1.1 ลักษณะและสัญลักษณ์พื้นฐานของงานเชื่อม
ลักษณะงานเชื่อม สัญลักษณ์งานเชื่อม ลักษณะงานเชื่อม สัญลักษณ์งานเชื่อม
แนวยกขอบ
แนวเชื่อมจุด
แนว I
แนว V
แนวเส้น
ตรง
แนว HV
แนว Y
แนวระดับ
