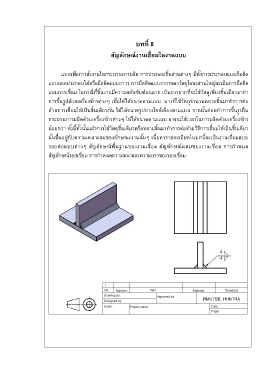

บทที่ 8
สัญลักษณ์งานเชื่อมในงานแบบ
แบบเพื่อการสั่งงานในกระบวนการผลิต การประกอบชิ้นส่วนต่างๆ มีทั้งการประกอบแบบยึดติด
แบบถอดประกอบได้หรือยึดติดแบบถาวร การยึดติดแบบถาวรของวัสดุโลหะส่วนใหญ่จะเป็นการยึดติด
แบบการเชื่อม ในกรณีที่ชิ้นงานมีความสลับซับซ้อนมาก เป็นการยากที่จะใช้วัสดุเพียงชิ้นเดียวมาท า
การขึ้นรูปด้วยเครื่องจักรต่างๆ เพื่อให้ได้ขนาดตามแบบ บางทีใช้วัตถุจ านวนหลายชิ้นมาท าการต่อ
ด้วยการเชื่อมให้เป็นชิ้นเดียวกัน ให้ได้ขนาดรูปทรงใกล้เคียงตามแบบ จากนั้นค่อยท าการขึ้นรูปใน
กระบวนการผลิตด้วยเครื่องจักรต่างๆ ให้ได้ขนาดตามแบบ อาจจะใช้เวลาในการผลิตด้วยเครื่องจักร
น้อยกว่า ทั้งนี้ทั้งนั้นแล้วการใช้วัสดุชิ้นเดียวหรือหลายชิ้นมาท าการต่อด้วยวิธีการเชื่อมให้เป็นชิ้นเดียว
นั้นขึ้นอยู่กับความเหมาะสมของลักษณะงานนั้นๆ เนื้อหารายละเอียดในบทนี้จะเป็นงานเชื่อมแบบ
รอยต่อแบบต่างๆ สัญลักษณ์พื้นฐานของงานเชื่อม สัญลักษณ์ผสมของงานเชื่อม การก าหนด
สัญลักษณ์รอยเชื่อม การก าหนดความหนาและความยาวของรอยเชื่อม
