99

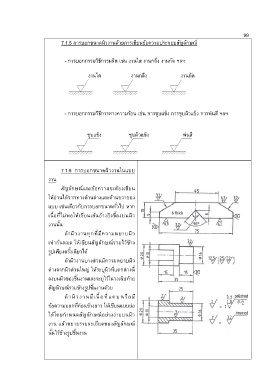

7.1.5 การบอกขนาดผิวงานด้วยการเขียนข้อความประกอบสัญลักษณ์
- การบอกกรรมวิธีการผลิต เช่น งานไส งานกลึง งานกัด ฯลฯ
งานไส งานกลึง งานกัด
- การบอกกรรมวิธีการทางความร้อน เช่น การชุบแข็ง การชุบผิวแข็ง การพ่นสี ฯลฯ
ชุบแข็ง ชุบผิวแข็ง พ่นสี
7.1.6 การบอกขนาดผิวงานในแบบ
งาน
สัญลักษณ์และข้อความจะต้องเขียน
ให้อ่านได้จากทางด้านล่างและด้านขวาของ
แบบ เช่นเดียวกับการบอกขนาดทั่วไป หาก
เนื้อที่ไม่พอให้เขียนเส้นอ้างอิงชี้ลงบนผิว
งานนั้น
ถ้าผิวงานทุกที่มีความหยาบผิว
เท่ากันหมด ให้เขียนสัญลักษณ์รวมไว้ข้าง
รูปเพียงครั้งเดียวได้
ถ้าผิวงานบางส่วนมีความหยาบผิว
ต่างจากผิวส่วนใหญ่ ให้ระบุผิวที่แตกต่างนี้
ลงบนผิวของชิ้นงานและระบุไว้ในวงเล็บท้าย
สัญลักษณ์รวมข้างรูปชิ้นงานด้วย
ถ้าผิวงานมีเนื้ อที่แคบห รือมี
ข้อความบอกที่ค่อนข้างยาว ให้เขียนแบบย่อ
ได้โดยก าหนดสัญลักษณ์อย่างง่ายบนผิว
งาน แล้วขยายรายละเอียดของสัญลักษณ์
นั้นไว้ข้างรูปชิ้นงาน
