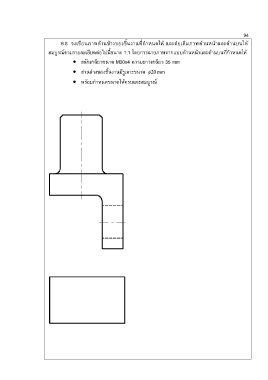

6.8 จงเขียนภาพด้านข้างของชิ้นงานที่ก าหนดให้ และต่อเติมภาพด้านหน้าและด้านบนให้

สมบูรณ์ตามรายละเอียดต่อไปนี้ขนาด 1:1 โดยการฉายภาพจากแบบด้านหน้าและด้านบนที่ก าหนดให้
 สลักเกลียวขนาด M30x4 ความยาวเกลียว 35 mm

 ส่วนล่างของชิ้นงานมีรูเจาะขนาด 20mm

 พร้อมก าหนดขนาดให้ครบและสมบูรณ์
