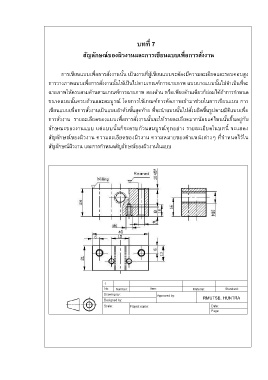

บทที่ 7
สัญลักษณ์ของผิวงานและการเขียนแบบเพื่อการสั่งงาน
การเขียนแบบเพื่อการสั่งงานนั้น เป็นงานที่ผู้เขียนแบบจะต้องมีความละเอียดและรอบคอบสูง
การวางภาพแบบเพื่อการสั่งงานนั้นให้เป็นไปตามเกณฑ์การฉายภาพ แบบบางแบบนั้นไม่จ าเป็นที่จะ
ฉายภาพให้ครบสามด้านตามเกณฑ์การฉายภาพ สองด้าน หรือเพียงด้านเดียวก็ย่อมได้ถ้าการก าหนด
ขนาดแบบนั้นครบถ้วนและสมบูรณ์ โดยการใช้เกณฑ์การตัดภาพเข้ามาช่วยในการเขียนแบบ การ
เขียนแบบเพื่อการสั่งงานเป็นแบบล าดับขั้นสุดท้าย ที่จะน าแบบนั้นไปสั่งผลิตขึ้นรูปตามมิติแบบเพื่อ
การสั่งงาน รายละเอียดของแบบเพื่อการสั่งงานนั้นจะให้รายละเอียดมากน้อยแค่ไหนนั้นขึ้นอยู่กับ
ลักษณะของงานแบบ แต่แบบนั้นก็จะครบถ้วนสมบูรณ์ทุกอย่าง รายละเอียดในบทนี้ จะแสดง
สัญลักษณ์ของผิวงาน ความละเอียดของผิวงาน ความหมายของต าแหน่งต่างๆ ที่ก าหนดไว้ใน
สัญลักษณ์ผิวงาน และการก าหนดสัญลักษณ์ของผิวงานในแบบ
