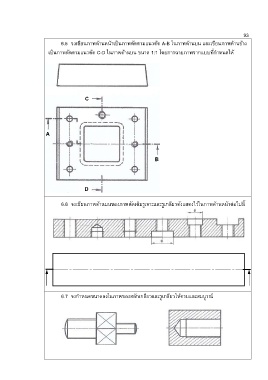

6.5 จงเขียนภาพด้านหน้าเป็นภาพตัดตามแนวตัด A-B ในภาพด้านบน และเขียนภาพด้านข้าง
เป็นภาพตัดตามแนวตัด C-D ในภาพด้านบน ขนาด 1:1 โดยการฉายภาพจากแบบที่ก าหนดให้
C
A
B
D
6.6 จงเขียนภาพด้านบนของภาพตัดเต็มรูเจาะและรูเกลียวดังแสดงไว้ในภาพด้านหน้าต่อไปนี้
6.7 จงก าหนดขนาดลงในภาพของสลักเกลียวและรูเกลียวให้ครบและสมบูรณ์
