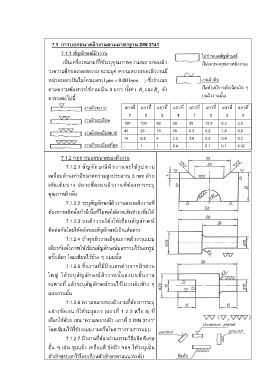

Page 97 - เขียนแบบวิศวกรรม

7.1 การบอกขนาดผิวงานตามมาตรฐาน DIN 3141

7.1.1 สัญลักษณ์ผิวงาน ไม่ก าหนดสัญลักษณ์
เป็นเครื่องหมายที่ใช้ระบุคุณภาพความหยาบของผิว (ไม่เจาะจงคุณภาพผิงงาน)

วงความลึกของรอยหยาบ จะระบุค่าความหยาบของผิวงานมี

หน่วยบอกเป็นไมโครเมตร(1 m  . 0 001 mm ) ซึ่งจ าแนก งานผิวดิบ

ตามความต้องการใช้งานเป็น 4 แถว ทั้งค่า R และ R ดัง (ไม่ต้องมีการตัดเฉือนใด ๆ

a
z
ตารางต่อไปนี้ บนผิวงานนั้น)

งานผิวหยาบ แถวที่ แถวที่ แถวที่ แถวที่ แถวที่ แถวที่ แถวที่ แถวที่

1 2 3 4 1 2 3 4
งานผิวละเอียด 160 100 63 25 25 12.5 6.3 3.2
40 25 16 10 6.3 3.2 1.6 0.8
งานผิวละเอียดมาก 16 6.3 4 2.5 1.6 0.8 0.4 0.2
งานผิวละเอียดที่สุด
- 1 1 0.4 - 0.1 0.1 0.02

7.1.2 กฎการบอกขนาดของผิวงาน
7.1.2.1 สัญลักษณ์ ผิวงานจะใช้รูปสาม

เหลี่ยมด้านเท่ามีขนาดความสูงประมาณ 3 mm ด้วย

เส้นเต็มบาง ปลายชี้ลงบนผิวงานที่ต้องการระบุ
คุณภาพผิวนั้น

7.1.2.2 ระบุสัญลักษณ์ผิวงานลงบนผิวงานที่
ต้องการผลิตนั้นถ้ามีเนื้อที่ไม่พอให้ลากเส้นช่วยเพิ่มได้

7.1.2.3 บนผิวงานโค้งให้เขียนสัญลักษณ์
ติดต่อกันโดยให้หลังของสัญลักษณ์เป็นเส้นตรง

7.1.2.4 ถ้าทุกผิวงานมีคุณภาพผิวงานแบบ
เดียวกันทั้งภาพให้เขียนสัญลักษณ์บอกรวมไว้นอกรูป

ครั้งเดียว โดยเขียนไว้ข้าง ๆ แบบนั้น

7.1.2.5 ชิ้นงานที่มีผิวแตกต่างจากผิวส่วน

ใหญ่ ให้ระบุสัญลักษณ์ผิวงานนั้นลงบนชิ้นงาน

เฉพาะที่ แล้วระบุสัญลักษณ์รวมไว้ในวงเล็บข้าง ๆ
แบบงานนั้น

7.1.2.6 ความหมายของผิวงานที่ต้องการระบุ
อย่างชัดเจน ก็ให้ระบุแถว (แถวที่ 1 2 3 หรือ 4) ที่

เลือกใช้ด้วย เช่น “ความหยาบผิว แถวที่ 2 DIN 3141”

โดยเขียนไว้ที่ข้างแบบงานหรือในตารางรายการแบบ

7.1.2.7 ผิวงานที่ต้องผ่านกรรมวิธีผลิตพิเศษ
อื่น ๆ เช่น ชุบแข็ง เคลือบสี ขัดผิว ฯลฯ ให้ระบุเป็น

ตัวอักษรบอกไว้โดยเขียนตัวอักษรตามแนวระดับ
