88

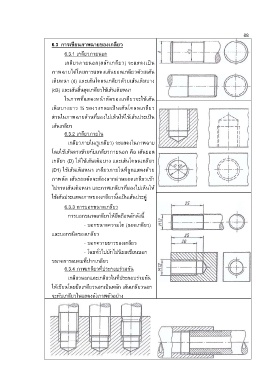

6.3 การเขียนภาพฉายของเกลียว

6.3.1 เกลียวภายนอก
เกลียวภายนอก(สลักเกลียว) จะแสดงเป็น

ภาพฉายได้โดยการแสดงเส้นยอดเกลียวด้วยเส้น
เต็มหนา (d) และเส้นโคลนเกลียวด้วยเส้นเต็มบาง

(d3) และเส้นสิ้นสุดเกลียวใช้เส้นเต็มหนา
ในภาพที่แสดงหน้าตัดของเกลียวจะใช้เส้น
เต็มบางยาว ¾ ของวงกลมเป็นเส้นโคลนเกลียว

ส่วนในภาพฉายด้านที่มองไม่เห็นให้ใช้เส้นประเป็น
เส้นเกลียว

6.3.2 เกลียวภายใน
เกลียวภายใน(รูเกลียว) จะแสดงในภาพฉาย

โดยใช้เส้นตรงข้ามกับเกลียวภายนอก คือ เส้นยอด
เกลียว (D) ให้ใช้เส้นเต็มบาง และเส้นโคลนเกลียว
(D1) ใช้เส้นเต็มหนา เกลียวภายในที่ถูกแสดงด้วย

ภาพตัด เส้นรอยตัดจะต้องลากผ่านยอดเกลียวเข้า
ไปจรดเส้นเต็มหนา และภาพเกลียวที่มองไม่เห็นให้

ใช้เส้นประแสดงภาพของเกลียวนั้นเป็นเส้นประคู่

6.3.3 การบอกขนาดเกลียว

การบอกขนาดเกลียวให้ยึดถือหลักดังนี้

- บอกขนาดความโต (ยอดเกลียว)

และบอกชนิดของเกลียว
- บอกความยาวของเกลียว

- โดยทั่วไปมักไม่นิยมเขียนบอก
ขนาดการลบคมที่ปากเกลียว
6.3.4 ภาพเกลียวที่ประกอบร่วมกัน

เกลียวนอกและเกลียวในที่ประกอบร่วมกัน
ให้เขียนโดยยึดเกลียวนอกเป็นหลัก เส้นเกลียวนอก

จะทับเกลียวในแสดงดังภาพตัวอย่าง
