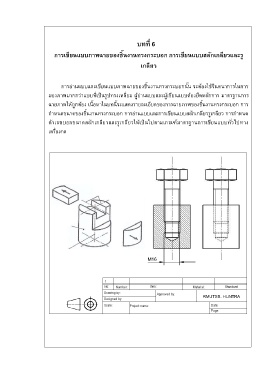

บทที่ 6
การเขียนแบบภาพฉายของชิ้นงานทรงกระบอก การเขียนแบบสลักเกลียวและรู
เกลียว
การอ่านแบบและเขียนแบบภาพฉายของชิ้นงานทรงกระบอกนั้น จะต้องใช้จินตนาการในการ
มองภาพมากกว่าแบบที่เป็นรูปทรงเหลี่ยม ผู้อ่านแบบและผู้เขียนแบบต้องยึดหลักการ มาตรฐานการ
ฉายภาพให้ถูกต้อง เนื้อหาในบทนี้จะแสดงรายละเอียดของการฉายภาพของชิ้นงานทรงกระบอก การ
ก าหนดขนาดของชิ้นงานทรงกระบอก การอ่านแบบและการเขียนแบบสลักเกลียวรูเกลียว การก าหนด
ตัวเลขบอกขนาดสลักเกลียวและรูเกลียวให้เป็นไปตามเกณฑ์มาตรฐานการเขียนแบบทั่วไปทาง
เครื่องกล
M16
