P. 85

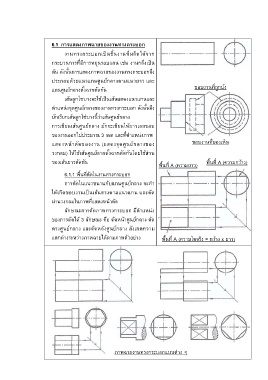

6.1 การแสดงภาพฉายของงานทรงกระบอก
งานทรงกระบอกเป็นชิ้นงานที่ผลิตได้จาก
กระบวนการที่มีการหมุนรอบแกน เช่น งานกลึงเป็น
ต้น ดังนั้นการแสดงภาพฉายของงานทรงกระบอกจึง
ประกอบด้วยแนวแกนศูนย์กลางตามแนวยาว และ
ขอบงานที่ถูกบัง
แกนศูนย์กลางตั้งฉากตัดกัน
เส้นลูกโซบางจะใช้เป็นเส้นแสดงแนวแกนและ
ต าแหน่งจุดศูนย์กลางของงานทรงกระบอก ดังนั้นจึง
มักเรียกเส้นลูกโซ่บางนี้ว่าเส้นศูนย์กลาง
การเขียนเส้นศูนย์กลาง มักจะเขียนให้ยาวเลยขอบ
ของงานออกไปประมาณ 3 mm และที่ต าแหน่งภาพ
แสดงหน้าตัดของงาน (แสดงจุดศูนย์กลางของ ขอบงานที่มองเห็น
วงกลม) ให้ใช้เส้นศูนย์ลากตั้งฉากตัดกันโดยใช้ส่วน
ของเส้นยาวตัดกัน พื้นที่ A (ความกว้าง)
พื้นที่ A (ความยาว)
6.1.1 พื้นที่ตัดในงานทรงกระบอก
การตัดในแนวขนานกับแกนศูนย์กลาง จะท า
ให้เกิดขอบงานเป็นเส้นตรงตามแนวแกน และตัด
ผ่านวงกลมในภาพที่แสดงหน้าตัด
ลักษณะการตัดภาพทรงกระบอก มีต าแหน่ง
ของการตัดได้ 3 ลักษณะ คือ ตัดหน้าศูนย์กลาง ตัด
ตรงศูนย์กลาง และตัดหลังศูนย์กลาง สังเกตความ
แตกต่างระหว่างภาพฉายได้ตามภาพตัวอย่าง
พื้นที่ A (ความโตจริง = กว้าง x ยาว)
ภาพฉายงานทรงกระบอกแบบต่าง ๆ
