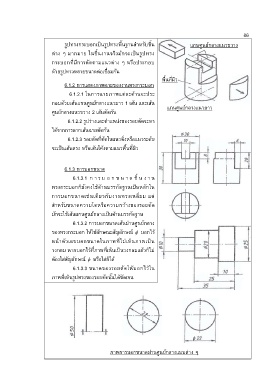

86

รูปทรงกระบอกเป็นรูปทรงพื้นฐานส าหรับชิ้น แกนศูนย์กลางแนวขวาง

ต่าง ๆ มากมาย ในชิ้นงานจริงมักจะเป็นรูปทรง
กระบอกที่มีการตัดตามแนวต่าง ๆ หรือประกอบ

ด้วยรูปทรงหลายขนาดต่อเชื่อมกัน
พื้นที่ผิว
6.1.2 การแสดงภาพฉายของงานทรงกระบอก
6.1.2.1 ในการฉายภาพแต่ละด้านจะประ

กอบด้วยเส้นแกนศูนย์กลางแนวยาว 1 เส้น และเส้น

ศูนย์กลางแนวขวาง 2 เส้นตัดกัน แกนศูนย์กลางแนวยาว

6.1.2.2 รูปร่างและต าแหน่งของรอยตัดจะหา
ได้จากการลากเส้นฉายตัดกัน
6.1.2.3 รอยตัดที่ตัดในแนวดิ่งหรือแนวระดับ

จะเป็นเส้นตรง หรือเส้นโค้งตามแนวพื้นที่ผิว

6.1.3 การบอกขนาด

6.1.3.1 ก า ร บ อ ก ข น า ด ชิ้ น ง า น
ทรงกระบอกก็ยังคงใช้ด้านบรรทัดฐานเป็นหลักใน

การบอกขนาดเช่นเดียวกับงานทรงเหลี่ยม แต่
ส าหรับขนาดความโตหรือความกว้างของรอยตัด

มักจะใช้เส้นแกนศูนย์กลางเป็นด้านบรรทัดฐาน
6.1.3.2 การบอกขนาดเส้นผ่านศูนย์กลาง
ของทรงกระบอก ให้ใช้ลักษณะสัญลักษณ์  บอกไว้

หน้าตัวเลขบอกขนาดในภาพที่ไม่เห็นภาพเป็น
วงกลม หากบอกไว้ที่ภาพที่เห็นเป็นวงกลมแล้วก็ไม่

ต้องใส่สัญลักษณ์  หรือใส่ก็ได้
6.1.3.3 ขนาดของรอยตัดให้บอกไว้ใน

ภาพที่เห็นรูปทรงของรอยตัดนั้นได้ชัดเจน



ภาพการบอกขนาดผ่านศูนย์กลางแบบต่าง ๆ
