87

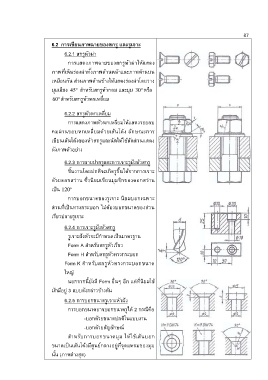

6.2 การเขียนภาพฉายของสกรู และรูเจาะ

6.2.1 สกรูหัวผ่า
การแสดงภาพฉายของสกรูหัวผ่าให้แสดง

ภาพที่เห็นร่องผ่าทั้งภาพด้านหน้าและภาพด้านบน
เหมือนกัน ส่วนภาพด้านข้างให้แสดงร่องผ่าโดยวาง

มุมเอียง 45  ส าหรับสกรูหัวกลม และมุม 30 หรือ
60 ส าหรับสกรูหัวหกเหลี่ยม

6.2.2 สกรูหัวหกเหลี่ยม

การแสดงภาพหัวหกเหลี่ยมให้แสดงรอยลบ
คมผ่านขอบหกเหลี่ยมด้วยเส้นโค้ง ลักษณะการ

เขียนเส้นโค้งของหัวสกรูและนัตให้ใช้สัดส่วนแสดง
ดังภาพตัวอย่าง

6.2.3 การผายปากรูและการเจาะรูฝังหัวสกรู

ชิ้นงานโดยปกติจะเกิดรูขึ้นได้จากการเจาะ
ด้วยดอกสว่าน ซึ่งนิยมเขียนมุมจิกของดอกสว่าน

เป็น 120 
การบอกขนาดของรูเจาะ นิยมบอกเฉพาะ
ส่วนที่เป็นทรงกระบอก ไม่ต้องบอกขนาดของส่วน

เรียวปลายรูเจาะ

6.2.4 การเจาะรูฝังหัวสกรู
รูเจาะฝังหัวจะมีก าหนดเป็นมาตรฐาน

Form A ส าหรับสกรูหัวเรียว
Form H ส าหรับสกรูหัวทรงกระบอก
Form K ส าหรับสกรูหัวทรงกระบอกขนาด

ใหญ่
นอกจากนี้ยังมี Form อื่นๆ อีก แต่ที่นิยมใช้

มักมีอยู่ 3 แบบดังกล่าวข้างต้น
6.2.5 การบอกขนาดรูเจาะหัวฝัง

การบอกขนาดอาจบอกขนาดรูได้ 2 กรณีคือ
-บอกด้วยขนาดปกติในแบบงาน

-บอกด้วยสัญลักษณ์
ส าหรับการบอกขนาดมุม ให้ใช้เส้นบอก

ขนาดเป็นเส้นโค้งมีศูนย์กลางอยู่ที่จุดแหลมของมุม
นั้น (ภาพล่างสุด)
