6.4 แบบฝึกหัดบทที่ 6

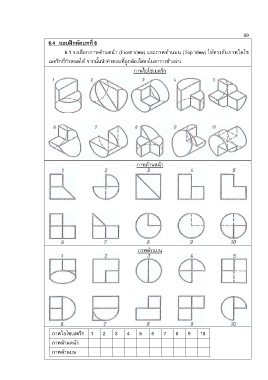

6.1 จงเลือกภาพด้านหน้า (Front View) และภาพด้านบน (Top View) ให้ตรงกับภาพไอโซ
เมตริกที่ก าหนดให้ จากนั้นน าค าตอบที่ถูกต้องใส่ลงในตารางข้างล่าง
ภาพไอโซเมตริก
ภาพด้านหน้า
ภาพด้านบน
ภาพไอโซเมตริก 1 2 3 4 5 6 7 8 9 10
ภาพด้านหน้า
ภาพด้านบน
