107

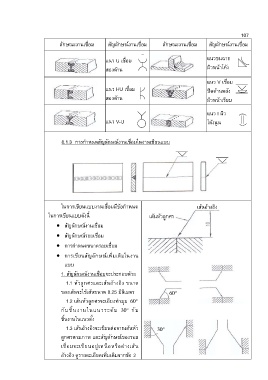

ลักษณะงานเชื่อม สัญลักษณ์งานเชื่อม ลักษณะงานเชื่อม สัญลักษณ์งานเชื่อม

แนว U เชื่อม แนวชนฉาก
สองด้าน ผิวหน้าโค้ง

เว้า
แนว V เชื่อม

แนว HU เชื่อม ปิดด้านหลัง
สองด้าน ผิวหน้าเรียบ

แนว I ผิว
แนว V-U โค้งนูน

8.1.3 การก าหนดสัญลักษณ์งานเชื่อมในงานเขียนแบบ

ในการเขียนแบบงานเชื่อมมีข้อก าหนด
เส้นอ้างอิง
ในการเขียนแบบดังนี้ เส้นหัวลูกศร
 สัญลักษณ์งานเชื่อม

 สัญลักษณ์รอยเชื่อม

 การก าหนดขนาดรอยเชื่อม
 การเขียนสัญลักษณ์เพิ่มเติมในงาน

แบบ
1. สัญลักษณ์งานเชื่อมจะประกอบด้วย

1.1 หัวลูกศรและเส้นอ้างอิง ขนาด

ของเส้นจะใช้เส้นขนาด 0.25 มิลิเมตร 60 

1.2 เส้นหัวลูกศรจะเอียงท ามุม 60 

กับชิ้นงานในแนวระดับ 30  กับ

ชิ้นงานในแนวตั้ง

1.3 เส้นอ้างอิงจะเขียนต่อจากเส้นหัว 30 

ลูกศรตามภาพ และสัญลักษณ์ของรอย

เชื่อมจะเขียนอยู่เหนือหรือล่างเส้น
อ้างอิง ดูรายละเอียดเพิ่มเติมจากข้อ 2

 สัญลักษณ์รอยเชื่อม

 การก าหนดขนาดรอยเชื่อม

 การเขียนสัญลักษณ์เพิ่มเติมในงาน
