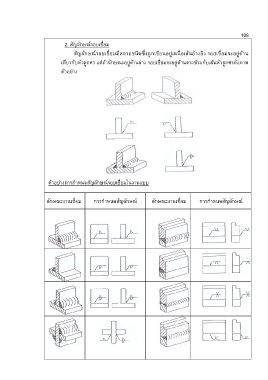

2. สัญลักษณ์รอยเชื่อม
สัญลักษณ์รอยเชื่อมมีหลายชนิดซึ่งถูกเขียนอยู่เหนือเส้นอ้างอิง รอยเชื่อมจะอยู่ด้าน
เดียวกับหัวลูกศร แต่ถ้าลักษณะอยู่ด้านล่าง รอยเชื่อมจะอยู่ด้านตรงข้ามกับเส้นหัวลูกศรดังภาพ
ตัวอย่าง
ตัวอย่างการก าหนดสัญลักษณ์รอยเชื่อมในงานแบบ
ลักษณะงานเชื่อม การก าหนดสัญลักษณ์ ลักษณะงานเชื่อม การก าหนดสัญลักษณ์
