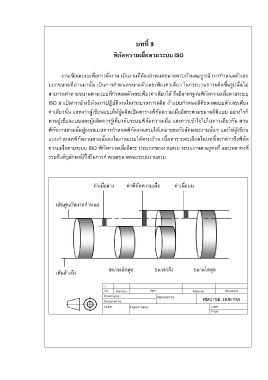

บทที่ 9
พิกัดความเผื่อตามระบบ ISO
งานเขียนแบบเพื่อการสั่งงาน เป็นงานที่ต้องก าหนดขนาดครบถ้วนสมบูรณ์ การก าหนดตัวเลข
บอกขนาดที่ผ่านมานั้น เป็นการก าหนดขนาดตัวเลขเพียงค่าเดียว ในกระบวนการผลิตขึ้นรูปนั้นไม่
สามารถท าตามขนาดตามแบบที่ก าหนดตัวเลขเพียงค่าเดียวได้ จึงมีมาตรฐานพิกัดความเผื่อตามระบบ
ISO มาเป็นการอ้างอิงในการปฏิบัติงานในกระบวนการผลิต ถ้าแบบก าหนดมิติขนาดแบบตัวเลขเพียง
ค่าเดียวนั้น แสดงว่าผู้เขียนแบบให้ผู้ผลิตเปิดตารางพิกัดความเผื่ออิสระตามขนาดมิติแบบ อย่างไรก็
ตามผู้เขียนแบบและผู้ผลิตควรรู้เกี่ยวกับระบบพิกัดความเผื่อ และควรเข้าใจไปในทางเดียวกัน ส่วน
พิกัดงานสวมนั้นผู้ออกแบบควรก าหนดพิกัดงานสวมให้เหมาะสมกับลักษณะงานนั้นๆ และให้ผู้เขียน
แบบก าหนดพิกัดงานสวมนั้นลงในงานแบบให้ครบถ้วน เนื้อหารายละเอียดในบทนี้จะกล่าวถึงพิกัด
ความเผื่อตามระบบ ISO พิกัดความเผื่ออิสระ ประเภทของงานสวม ระบบงานสวมรูคงที่ และเพลาคงที่
รวมถึงสัญลักษณ์ที่ใช้ในการก าหนดขนาดของระบบงานสวม
ค่าเผื่อล่าง ค่าพิกัดความเผื่อ ค่าเผื่อบน
เส้นศูนย์ขนาดก าหนด
เส้นอ้างอิง ขนาดเล็กสุด ขนาดจริง ขนาดโตสุด
