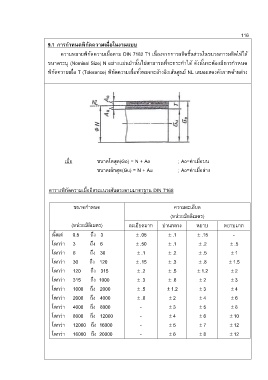

116

9.1 การก าหนดพิกัดความเผื่อในงานแบบ

ความหมายพิกัดความเผื่อตาม DIN 7182 T1 เนื่องจากการผลิตชิ้นส่วนในขบวนการผลิตให้ได้

ขนาดระบุ (Nominal Size) N อย่างแม่นย านั้นไม่สามารถที่จะกระท าได้ ดังนั้นจะต้องมีการก าหนด

พิกัดความเผื่อ T (Tolerance) พิกัดความเผื่อทั้งหมดจะอ้างอิงเส้นศูนย์ NL เสมอแสดงดังภาพด้านล่าง

เมื่อ ขนาดโตสุด(Go) = N + Ao ; Ao=ค่าเผื่อบน
ขนาดเล็กสุด(Gu) = N + Au ; Ao=ค่าเผื่อล่าง

ตารางพิกัดความเผื่ออิสระแนวเส้นตรงตามมาตรฐาน DIN 7168

ขนาดก าหนด ความละเอียด
(หน่วยมิลลิเมตร)
(หน่วยมิลิเมตร) ละเอียดมาก ปานกลาง หยาบ หยาบมาก

ตั้งแต่ 0.5 ถึง 3  .05  .1  .15 -
โตกว่า 3 ถึง 6  .50  .1  .2  .5

โตกว่า 6 ถึง 30  .1  .2  .5  1
โตกว่า 30 ถึง 120  .15  .3  .8  1.5

โตกว่า 120 ถึง 315  .2  .5  1.2  2
โตกว่า 315 ถึง 1000  .3  .8  2  3

โตกว่า 1000 ถึง 2000  .5  1.2  3  4
โตกว่า 2000 ถึง 4000  .8  2  4  6

โตกว่า 4000 ถึง 8000 -  3  5  8
โตกว่า 8000 ถึง 12000 -  4  6  10
โตกว่า 12000 ถึง 16000 -  5  7  12

โตกว่า 16000 ถึง 20000 -  6  8  12
