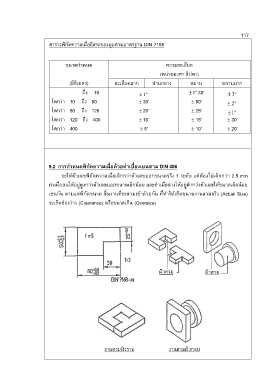

ตารางพิกัดความเผื่ออิสระของมุมตามมาตรฐาน DIN 7168
ขนาดก าหนด ความละเอียด
(หน่วยองศา ลิปดา)
(มิลิเมตร) ละเอียดมาก ปานกลาง หยาบ หยาบมาก
ถึง 10 1 1 30’ 3
โตกว่า 10 ถึง 50 30’ 50’
2
โตกว่า 50 ถึง 120 20’ 25’ 1
โตกว่า 120 ถึง 400 10’ 15’ 30’
โตกว่า 400 5’ 10’ 20’
9.2 การก าหนดพิกัดความเผื่อด้วยค่าเบี่ยงเบนตาม DIN 406
จะให้ตัวเลขพิกัดความเผื่อเล็กกว่าตัวเลขบอกขนาดจริง 1 ระดับ แต่ต้องไม่เล็กกว่า 2.5 mm
ค่าเผื่อบนให้อยู่สูงกว่าตัวเลขบอกขนาดเล็กน้อย และค่าเผื่อล่างให้อยู่ต ่ากว่าตัวเลขให้ขนาดเล็กน้อย
เช่นกัน ตามแต่พิกัดขนาด ชิ้นงานที่จะสวมเข้าด้วยกัน ที่ท าให้เกิดขนาดงานสวมจริง (Actual Size)
จะเกิดช่องว่าง (Clearance) หรือขนาดเกิน (Oversize)
ผิวสวม ผิวสวม
งานสวมผิวราบ งานสวมผิวกลม
