121

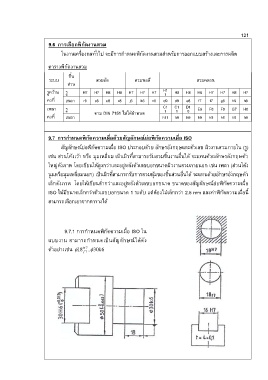

9.6 การเลือกพิกัดงานสวม

ในงานเครื่องกลทั่วไป จะมีการก าหนดพิกัดงานสวมส าหรับการออกแบบสร้างและการผลิต

ตารางพิกัดงานสวม
ชิ้น
ระบบ สวมอัด สวมพอดี สวมคลอน
ส่วน
รูคว้าน รู H7 H7 H8 H8 H7 H7 H7 H1 H8 H8 H8 H7 H7 H8 H7
1

คงที่ เพลา r6 s6 u8 x8 j6 k6 n6 d9 d9 e8 f7 f7 g6 h9 h6

เพลา รู C1 C1 D1 E9 F8 F8 G7 H8

0
1
1
คงที่ เพลา ตาม DIN 7151 ไม่ได้ก าหนด h11 h9 h9 h9 h9 h6 h6 h9

9.7 การก าหนดพิกัดความเผื่อด้วยสัญลักษณ์ย่อพิกัดความเผื่อ ISO

สัญลักษณ์ย่อพิกัดความเผื่อ ISO ประกอบด้วย อักษรอังกฤษและตัวเลข ผิวงานสวมภายใน (รู)
เช่น ส่วนโค้งเว้า หรือ มุมเหลี่ยม เป็นผิวที่สามารถรับสวมชิ้นงานอื่นได้ จะแทนด้วยอักษรอังกฤษตัว

ใหญ่ดังภาพ โดยเขียนให้สูงกว่าและอยู่หลังตัวเลขบอกขนาดผิวงานสวมภายนอก เช่น เพลา (ส่วนโค้ง
นูนหรือมุมเหลี่ยมนอก) เป็นผิวที่สามารถรับการสวมหุ้มของชิ้นส่วนอื่นได้ จะแทนด้วยอักษรอังกฤษตัว

เล็กดังภาพ โดยให้เขียนต ่ากว่าและอยู่หลังตัวเลขบอกขนาด ขนาดของสัญลักษณ์ย่อพิกัดความเผื่อ

ISO ให้มีขนาดเล็กกว่าตัวเลขบอกขนาด 1 ระดับ แต่ต้องไม่เล็กกว่า 2.5 mm และค่าพิกัดความเผื่อนี้

สามารถเลือกเอาจากตารางได้

9.7.1 การก าหนดพิกัดความเผื่อ ISO ใน

แบบงาน สามารถก าหนดเป็นสัญลักษณ์ได้ดัง

ตัวอย่างเช่น 18 H 7 , 30k 6

f 7
