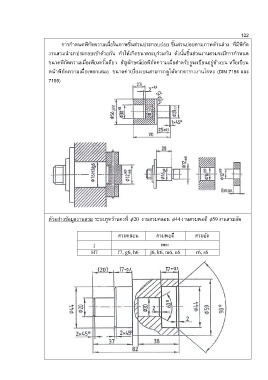

122

การก าหนดพิกัดความเผื่อในภาพชิ้นส่วนประกอบย่อย ชิ้นส่วนย่อยตามภาพด้านล่าง ที่มีพิกัด

งานสวมน ามาประกอบเข้าด้วยกัน ท าให้เกิดขนาดระบุร่วมกัน ดังนั้นชิ้นส่วนงานสวมจะมีการก าหนด
ขนาดพิกัดความเผื่อเพียงครั้งเดียว สัญลักษณ์ย่อพิกัดความเผื่อส าหรับรูจะเขียนอยู่ข้างบน หรือเขียน

หน้าพิกัดความเผื่อเพลาเสมอ ขนาดค่าเบี่ยงเบนสามารถดูได้จากตารางงานโลหะ (DIN 7154 และ

7155)

ตัวอย่างข้อมูลงานสวม ระบบรูคว้านคงที่ 20 งานสวมคลอน 44 งานสวมพอดี 59 งานสวมอัด

สวมคลอน สวมพอดี สวมอัด

รู เพลา
H7 f7, g6, h6 j6, k6, m6, n6 r6, s6
