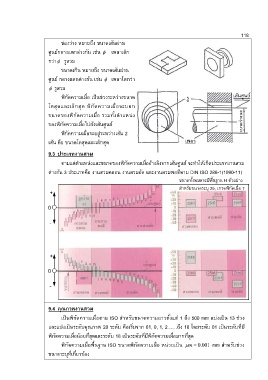

ช่องว่าง หมายถึง ขนาดเส้นผ่าน

ศูนย์กลางแตกต่างกัน เช่น  เพลาเล็ก

กว่า รูสวม

ขนาดเกิน หมายถึง ขนาดเส้นผ่าน
ศูนย์ กลางแตกต่างกัน เช่น  เพลาโตกว่า
 รูสวม

พิกัดความเผื่อ เป็นช่วงระหว่างขนาด รู เส้นศูนย์
โตสุดและเล็กสุด พิกัดความเผื่อจะบอก

ขนาดของพิกัดความเผื่อ รวมทั้งต าแหน่ง

ของพิกัดความเผื่อไปยังเส้นศูนย์ ขนาดก าหนด

พิกัดความเผื่อจะอยู่ระหว่างเส้น 2
เส้น คือ ขนาดโตสุดและเล็กสุด เพลา

9.3 ประเภทงานสวม

ตามแต่ต าแหน่งและขนาดของพิกัดความเผื่ออ้างอิงจากเส้นศูนย์ จะท าให้เกิดประเภทงานสวม

ต่างกัน 3 ประเภทคือ งานสวมคลอน งานสวมอัด และงานสวมพอดีตาม DIN ISO 286-1(1990-11)

ขนาดทั้งหมดจะมีพื้นฐาน H ตัวอย่าง

+ ส าหรับขนาดระบุ 25, เกรดพิกัดเผื่อ 7

0

-

+

0

-

9.4 คุณภาพงานสวม
เป็นพิกัดความเผื่อตาม ISO ส าหรับขนาดความยาวตั้งแต่ 1 ถึง 500 mm แบ่งเป็น 13 ช่วง

และแบ่งเป็นระดับคุณภาพ 20 ระดับ คือเริ่มจาก 01, 0, 1, 2……ถึง 18 โดยระดับ 01 เป็นระดับที่มี

พิกัดความเผื่อน้อยที่สุดและระดับ 18 เป็นระดับที่มีพิกัดความเผื่อมากที่สุด

พิกัดความเผื่อพื้นฐาน ISO ขนาดพิกัดความเผื่อ หน่วยเป็น m  . 0 001 mm ส าหรับช่วง

ขนาดระบุที่เกี่ยวข้อง
