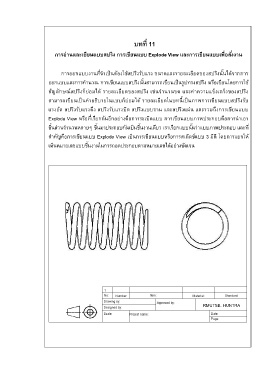

บทที่ 11
การอ่านและเขียนแบบสปริง การเขียนแบบ Explode View และการเขียนแบบเพื่อสั่งงาน
การออกแบบงานที่จ าเป็นต้องใช้สปริงรับแรง ขนาดและรายละเอียดของสปริงนั้นได้จากการ
ออกแบบและการค านวณ การเขียนแบบสปริงนั้นสามารถเขียนเป็นรูปทรงสปริง หรือเขียนโดยการใช้
สัญลักษณ์สปริงก็ย่อมได้ รายละเอียดของสปริง เช่นจ านวนขด และค่าความแข็งเกร็งของสปริง
สามารถเขียนเป็นค าอธิบายในแบบก็ย่อมได้ รายละเอียดในบทนี้เป็นภาพการเขียนแบบสปริงรับ
แรงอัด สปริงรับแรงดึง สปริงรับแรงบิด สปริงแบบจาน และสปริงแผ่น และรวมถึงการเขียนแบบ
Explode View หรือที่เรียกกันอีกอย่างคือการระเบิดแบบ การเขียนแบบภาพประกอบคือการน าเอา
ชิ้นส่วนจ านวนหลายๆ ชิ้นมาประกอบกันเป็นชิ้นงานเดียว เราเรียกแบบนั้นว่าแบบภาพประกอบ และที่
ส าคัญคือการเขียนแบบ Explode View เป็นการเขียนแบบหรือการสเก๊ตช์แบบ 3 มิติ โดยการแยกให้
เห็นหมายเลขแบบชิ้นงานในการถอดประกอบตามหมายเลขได้อย่างชัดเจน
