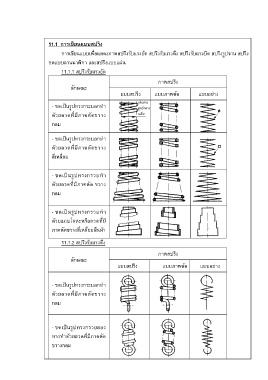

11.1 การเขียนแบบสปริง
การเขียนแบบเพื่อแสดงภาพสปริงรับแรงอัด สปริงรับแรงดึง สปริงรับแรงบิด สปริงรูปจาน สปริง
ขดแบบลานนาฬิกา และสปริงแบบแผ่น
11.1.1 สปริงรับแรงอัด
ภาพสปริง
ลักษณะ แบบสปริง แบบภาพตัด แบบอย่าง
ง่าย เส้นผ่าน
- ขดเป็นรูปทรงกระบอกท า ศูนย์กลาง
ด้วยลวดที่มีภาคตัดขวาง เฉลี่ย
กลม
- ขดเป็นรูปทรงกระบอกท า
ด้วยลวดที่มีภาคตัดขวาง
สี่เหลี่ยม
- ขดเป็นรูปทรงกรวยท า
ด้วยลวดที่มีภาคตัด ขวาง
กลม
- ขดเป็นรูปทรงกรวยท า
ด้วยแถบโลหะหรือลวดที่มี
ภาคตัดขวางสี่เหลี่ยมผืนผ้า
11.1.2 สปริงรับแรงดึง
ภาพสปริง
ลักษณะ
แบบสปริง แบบภาพตัด แบบอย่าง
ง่าย
- ขดเป็นรูปทรงกระบอกท า
ด้วยลวดที่มีภาคตัดขวาง
กลม
- ขดเป็นรูปทรงกรวยสอง
ทางท าด้วยลวดที่มีภาคตัด
ขวางกลม
