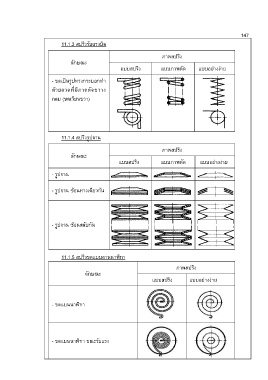

147
11.1.3 สปริงรับแรงบิด
ภาพสปริง
ลักษณะ
แบบสปริง แบบภาพตัด แบบอย่างง่าย
- ขดเป็นรูปทรงกระบอกท า
ด้วยลวดที่มีภาคตัดขวาง
กลม (ขดเวียนขวา)
11.1.4 สปริงรูปจาน
ภาพสปริง
ลักษณะ
แบบสปริง แบบภาพตัด แบบอย่างง่าย
- รูปจาน
- รูปจาน ซ้อนทางเดียวกัน
- รูปจาน ซ้อนสลับกัน
11.1.5 สปริงขดแบบลานนาฬิกา
ภาพสปริง
ลักษณะ แบบสปริง แบบอย่างง่าย
- ขดแบนนาฬิกา
- ขดแบนนาฬิกา ขณะรับแรง
