148

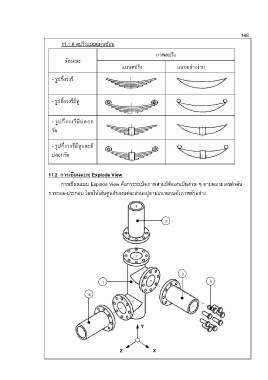

11.1.6 สปริงแบบแผ่นซ้อน
ภาพสปริง
ลักษณะ
แบบสปริง แบบอย่างง่าย
- รูปกึ่งวงรี
- รูปกึ่งวงรีมีหู
- รูปกึ่งวงรีมีปลอก
รัด
- รูปกึ่งวงรีมีหูและมี
ปลอกรัด
11.2 การเขียนแบบ Explode View
การเขียนแบบ Explode View คือการระเบิดภาพสามมิติออกเป็นส่วน ๆ ตามหมายเลขล าดับ
การถอด-ประกอบ โดยให้เส้นศูนย์ของแต่ละส่วนอยู่ตามแนวแกนดังภาพตัวอย่าง
2
3
1 5
4
Y
Z X
