39

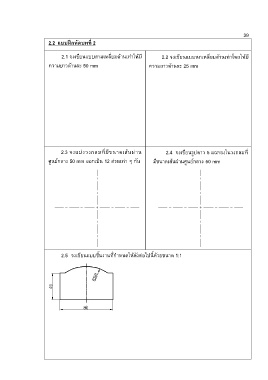

2.2 แบบฝึกหัดบทที่ 2
2.1 จงเขียนแบบสามเหลี่ยมด้านเท่าให้มี 2.2 จงเขียนแบบหกเหลี่ยมด้านเท่าโดยให้มี
ความยาวด้านละ 50 mm ความยาวด้านละ 25 mm
2.3 จ ง แบ่งวงกลมที่มีขนาดเส้นผ่าน 2.4 จงเขียนรูปดาว 5 แฉกลงในวงกลมที่
ศูนย์กลาง 50 mm ออกเป็น 12 ส่วนเท่า ๆ กัน มีขนาดเส้นผ่านศูนย์กลาง 50 mm
2.5 จงเขียนแบบชิ้นงานที่ก าหนดให้ดังต่อไปนี้ด้วยขนาด 1:1
