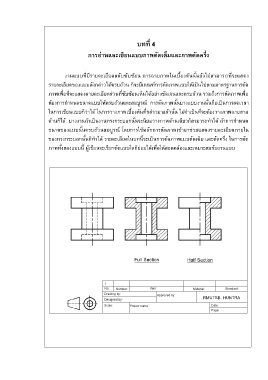

บทที่ 4
การอ่านและเขียนแบบภาพตัดเต็มและภาพตัดครึ่ง
งานแบบที่มีรายละเอียดสลับซับซ้อน การฉายภาพในเบื้องต้นนั้นยังไม่สามารถที่จะแสดง
รายละเอียดของแบบดังกล่าวได้ครบถ้วน ก็จะมีเกณฑ์การตัดภาพแบบให้เป็นไปตามมาตรฐานการตัด
ภาพเพื่อที่จะแสดงลายละเอียดส่วนที่ซับซ้อนเห็นได้อย่างชัดเจนและครบถ้วน รวมถึงการตัดภาพเพื่อ
ต้องการก าหนดขนาดแบบให้ครบถ้วนและสมบูรณ์ การตัดภาพนั้นบางแบบงานนั้นถือเป็นการลดเวลา
ในการเขียนแบบก็ว่าได้ ในการวางภาพเบื้องต้นที่กล่าวมาแล้วนั้น ไม่จ าเป็นที่จะต้องวางภาพฉายสาม
ด้านก็ได้ บางงานถ้าเป็นงานทรงกระบอกนั้นจะนิยมวางภาพด้านเดียวก็สามารถท าได้ ถ้าการก าหนด
ขนาดของแบบนั้นครบถ้วนสมบูรณ์ โดยการใช้หลักการตัดภาพเข้ามาช่วยแสดงรายละเอียดภายใน
ของทรงกระบอกนั้นก็ท าได้ รายละเอียดในบทนี้จะเป็นการตัดภาพแบบตัดเต็ม และตัดครึ่ง ในการตัด
ภาพทั้งสองแบบนี้ ผู้เขียนจะเรียกตัดแบบใดก็ย่อมได้เพื่อให้สอดคล้องและเหมาะสมกับงานแบบ
Full Section Half Section
