63

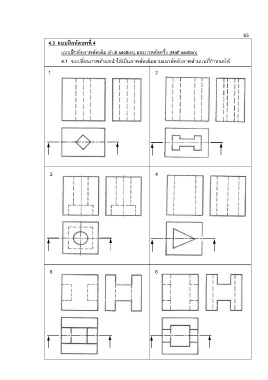

4.3 แบบฝึกหัดบทที่ 4
แบบฝึกหัดภาพตัดเต็ม (Full section) และภาพตัดครึ่ง (Half section)

4.1 จงเปลี่ยนภาพด้านหน้าให้เป็นภาพตัดเต็มตามแนวตัดดังภาพด้านบนที่ก าหนดให้

1 2

3 4

5 6
