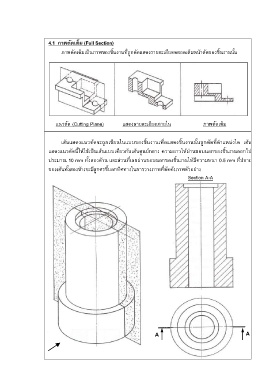

4.1 ภาพตัดเต็ม (Full Section)
ภาพตัดเต็มเป็นภาพของชิ้นงานที่ถูกตัดแสดงรายละเอียดตลอดเต็มหน้าตัดของชิ้นงานนั้น
แนวตัด (Cutting Plane) แสดงลายละเอียดภายใน ภาพตัดเต็ม
เส้นแสดงแนวตัดจะถูกเขียนในแบบของชิ้นงานเพื่อแสดงชิ้นงานนั้นถูกตัดที่ต าแหน่งใด เส้น
แสดงแนวตัดนี้ให้ใช้เป็นเส้นแบบเดียวกับเส้นศูนย์กลาง ความยาวให้ผ่านขอบนอกของชิ้นงานออกไป
ประมาณ 10 mm ทั้งสองด้าน และส่วนที่เลยผ่านขอบนอกของชิ้นงานให้มีความหนา 0.5 mm ที่ปลาย
ของเส้นทั้งสองข้างจะมีลูกศรชี้บอกทิศทางในการวางภาพที่ตัดดังภาพตัวอย่าง
Section A-A
A A
