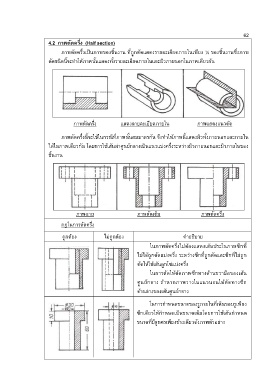

4.2 ภาพตัดครึ่ง (Half section)
ภาพตัดครึ่งเป็นภาพของชิ้นงาน ที่ถูกตัดแสดงรายละเอียดภายในเพียง ¼ ของชิ้นงานซึ่งภาพ
ตัดชนิดนี้จะท าให้ภาพนั้นแสดงทั้งรายละเอียดภายในและผิวภายนอกในภาพเดียวกัน
ภาพตัดครึ่ง แสดงลายละเอียดภายใน ภาพแสดงแนวตัด
ภาพตัดครึ่งนี้จะใช้ในกรณีที่ภาพนั้นสมมาตรกัน จึงท าให้ภาพนี้แสดงผิวทั้งภายนอกและภายใน
ได้ในภาพเดียวกัน โดยการใช้เส้นผ่าศูนย์กลางเป็นแนวแบ่งครึ่งระหว่างผิวภายนอกและผิวภายในของ
ชิ้นงาน
ภาพฉาย ภาพตัดเต็ม ภาพตัดครึ่ง
กฎในการตัดครึ่ง
ถูกต้อง ไม่ถูกต้อง ค าอธิบาย
ในภาพตัดครึ่งไม่ต้องแสดงเส้นประในภาพซีกที่
ไม่ได้ถูกตัดแบ่งครึ่ง ระหว่างซีกที่ถูกตัดและซีกที่ไม่ถูก
ตัดให้ใช้เส้นลูกโซ่แบ่งครึ่ง
ในการตัดให้ตัดภาพซีกทางด้านขวามือของเส้น
ศูนย์กลาง ถ้าหากภาพวางในแนวนอนให้ตัดทางซีก
ด้านล่างของเส้นศูนย์กลาง
ในการก าหนดขนาดของรูภายในที่เห็นขอบรูเพียง
ซีกเดียวให้ก าหนดเป็นขนาดเต็มโดยการใช้เส้นก าหนด
ขนาดที่มีลูกศรเพียงข้างเดียวดังภาพตัวอย่าง
