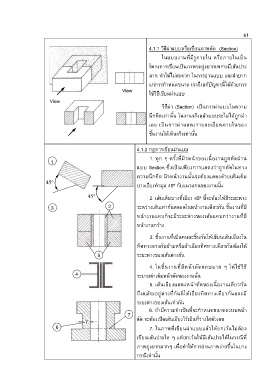

4.1.1 วิธีผ่าแบบหรือเขียนภาพตัด (Section)
ในแบบงานที่มีรูภายใน หรือภายในเป็น

โพรงการเขียนเป็นภาพจะยุ่งยากเพราะมีเส้นประ
มาก ท าให้ไม่สะดวก ในการอ่านแบบ และล าบาก

แก่การก าหนดขนาด เราจึงแก้ปัญหานี้ได้ด้วยการ
View ใช้วิธีเขียนผ่าแบบ
View
วิธีผ่า (Section) เป็นการผ่าแบบในความ

นึกคิดเท่านั้น ในงานจริงแล้วแบบจะไม่ได้ถูกผ่า
เลย เป็นการผ่าแสดงรายละเอียดภายในของ

ชิ้นงานให้เห็นจริงเท่านั้น

4.1.2 กฎการเขียนผ่าแบบ

1 1. ทุก ๆ ครั้งที่ผิวหน้าของเนื้องานถูกตัดผ่าน
แบบ Section ซึ่งเป็นเพียงการแสดงว่าถูกตัดในทาง
ความนึกคิด ผิวหน้างานนั้นจะต้องแสดงด้วยเส้นเต็ม

45  บางเอียงท ามุม 45º กับแนวแกนของงานนั้น

45  2. เส้นเต็มบางที่เอียง 45º นี้จะต้องให้มีระยะห่าง
2 ระหว่างเส้นเท่ากันตลอดในหน้างานเดียวกัน ชิ้นงานที่มี
3
หน้างานแคบก็จะมีระยะห่างของเส้นแคบกว่างานที่มี
หน้างานกว้าง

3. ชิ้นงานที่เป็นคนละชิ้นกันให้เขียนเส้นเอียงใน

ทิศทางตรงกันข้ามหรือถ้าเอียงทิศทางเดียวกันต้องให้
5 ระยะห่างของเส้นต่างกัน

4. ในชิ้นงานที่มีหน้าตัดแคบมาก ๆ ให้ใช้วิธี
4 ระบายด าเต็มหน้าตัดของงานนั้น

5. เส้นเอียงแสดงหน้าตัดของเนื้องานเดียวกัน
ถึงแม้จะอยู่ต่างที่กันก็ให้เอียงทิศทางเดียวกันและมี

ระยะห่างของเส้นเท่ากัน
6. ถ้ามีความจ าเป็นที่จะก าหนดขนาดลงบนหน้า
7 ตัด จะต้องเปิดเส้นเอียงไว้เป็นที่ว่างใส่ตัวเลข

6 7. ในภาพที่เขียนผ่าแบบแล้วให้ยกเว้นไม่ต้อง

เขียนเส้นประใด ๆ แต่ยกเว้นให้มีเส้นประได้ในกรณีที่

ภาพยุ่งยากมากๆ เพื่อท าให้การอ่านภาพง่ายขึ้นในบาง
กรณีเท่านั้น
