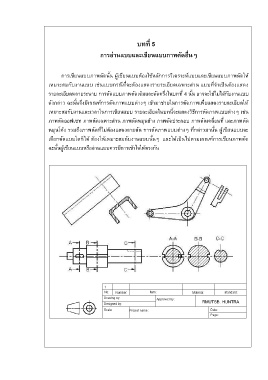

บทที่ 5
การอ่านแบบและเขียนแบบภาพตัดอื่นๆ
การเขียนแบบภาพตัดนั้น ผู้เขียนแบบต้องใช้หลักการวิเคราะห์แบบและเขียนแบบภาพตัดให้
เหมาะสมกับงานแบบ เช่นแบบกรณีที่จะต้องแสดงรายระเอียดเฉพาะส่วน แบบที่จ าเป็นต้องแสดง
รายละเอียดหลายระนาบ การตัดแบบภาพตัดเต็มและตัดครึ่งในบทที่ 4 นั้น อาจจะใช้ไม่ได้กับงานแบบ
ดังกล่าว ฉะนั้นจึงมีเกณฑ์การตัดภาพแบบต่างๆ เข้ามาช่วยในการตัดภาพเพื่อแสดงรายละเอียดให้
เหมาะสมกับงานและเวลาในการเขียนแบบ รายละเอียดในบทนี้จะแสดงวิธีการตัดภาพแบบต่างๆ เช่น
ภาพตัดออฟเซท ภาพตัดเฉพาะส่วน ภาพตัดหมุนข้าง ภาพตัดประกอบ ภาพตัดเคลื่อนที่ และภาพตัด
หมุนโค้ง รวมถึงภาพตัดที่ไม่ต้องแสดงลายตัด การตัดภาพแบบต่างๆ ที่กล่าวมานั้น ผู้เขียนแบบจะ
เลือกตัดแบบใดก็ได้ ต้องให้เหมาะสมกับงานแบบนั้นๆ และให้เป็นไปตามเกณฑ์การเขียนภาพตัด
ฉะนั้นผู้เขียนแบบหรืออ่านแบบควรมีการเข้าใจให้ตรงกัน
