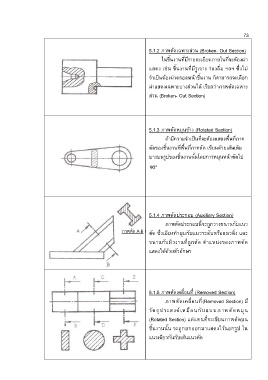

73

5.1.2 ภาพตัดเฉพาะส่วน (Broken- Out Section)

ในชิ้นงานที่มีรายละเอียดภายในที่จะต้องผ่า
แสดง เช่น ชิ้นงานที่มีรูเจาะ ร่องลิ่ม ฯลฯ ซึ่งไม่

จ าเป็นต้องผ่าตลอดหน้าชิ้นงาน ก็สามารถจะเลือก
ผ่าแสดงเฉพาะบางส่วนได้ เรียกว่าภาพตัดเฉพาะ

ส่วน (Broken- Out Section)

5.1.3 ภาพตัดหมุนข้าง (Rotated Section)
ถ้ามีความจ าเป็นที่จะต้องแสดงพื้นที่ภาค

ตัดของชิ้นงานที่พื้นที่ภาคตัด เขียนด้วยเส้นเต็ม
บางบนรูปของชิ้นงานนั้นโดยการหมุนหน้าตัดไป

90 

5.1.4 ภาพตัดประกอบ (Auxiliary Section)
ภาพตัดประกอบนี้จะถูกวางขนานกับแนว
ภาพตัด A-B
ตัด ซึ่งเอียงท ามุมกับแนวระดับหรือแนวดิ่ง และ
ขนานกับผิวงานที่ถูกตัด ต าแหน่งของภาพตัด
แสดงได้ด้วยตัวอักษร

5.1.5 ภาพตัดเคลื่อนที่ (Removed Section)

ภาพตัดเคลื่อนที่(Removed Section) มี
วัตถุประสงค์เหมือนกับแบบภาพตัดหมุน
(Rotated Section) แต่แทนที่จะเขียนภาพตัดบน

ชิ้นงานนั้น จะถูกยกออกมาแสดงไว้นอกรูป ใน
แนวเดียวกันกับเส้นแนวตัด
