76

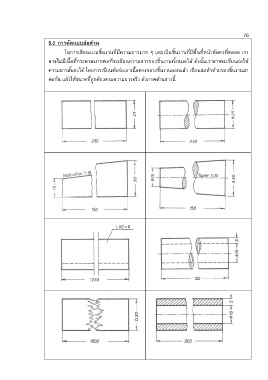

5.3 การตัดแบบย่อส่วน
ในการเขียนแบบชิ้นงานที่มีความยาวมาก ๆ และเป็นชิ้นงานที่มีพื้นที่หน้าตัดคงที่ตลอด เรา
อาจไม่มีเนื้อที่กระดาษมากพอที่จะเขียนความยาวของชิ้นงานทั้งหมดได้ ดังนั้นเราอาจจะเขียนย่อให้
ความยาวสั้นลงได้ โดยการเขียนตัดย่อเอาเนื้อตรงกลางชิ้นงานออกแล้ว เขียนย่อหัวท้ายของชิ้นงานมา
ต่อกัน แล้วให้ขนาดที่ถูกต้องตามความยาวจริง ดังภาพด้านล่างนี้
