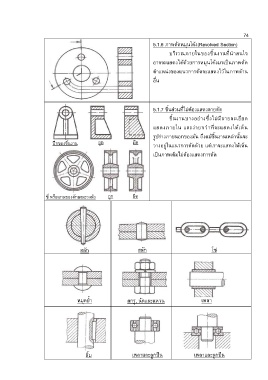

5.1.6 ภาพตัดหมุนโค้ง(Revolved Section)
บริเวณภายในของชิ้นงานที่น่าสนใจ
อาจจะแสดงได้ด้วยการหมุนโค้งมาเป็นภาพตัด
ต าแหน่งของแนวการตัดจะแสดงไว้ในภาพด้าน
อื่น
5.1.7 ชิ้นส่วนที่ไม่ต้องแสดงลายตัด
ชิ้นงานบางอย่างซึ่งไม่มีลายละเอียด
แสดงภายใน และง่ายกว่าที่จะแสดงให้เห็น
รูปร่างภายนอกของมัน ถึงแม้ชิ้นงานเหล่านั้นจะ
ปีกของชิ้นงาน ถูก ผิด วางอยู่ในแนวการตัดด้วย แต่เราจะแสดงให้เห็น
เป็นภาพเต็มไม่ต้องแสดงการตัด
ซี่ หรือแกนของลักษณะวงล้อ ถูก ผิด
สลัก สลัก โซ่
หมุดย ้า สกรู, นัตและแหวน เพลา
ลิ้ม เพลาและลูกปืน เพลาและลูกปืน
