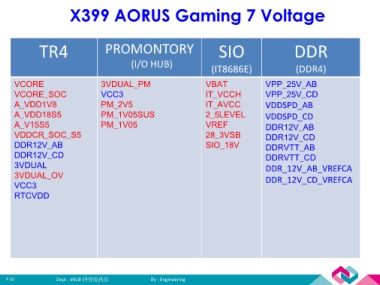

X399 AORUS Gaming 7 Voltage







                TR4                      PROMONTORY                                 SIO                          DDR


                                                   (I/O HUB)
                                                                                 (IT8686E)                       (DDR4)

      VCORE                            3VDUAL_PM                               VBAT                   VPP_25V_AB

      VCORE_SOC                        VCC3                                    IT_VCCH                VPP_25V_CD
      A_VDD1V8                         PM_2V5                                  IT_AVCC                VDDSPD_AB

      A_VDD18S5                        PM_1V05SUS                              2_5LEVEL               VDDSPD_CD
      A_V15S5                          PM_1V05                                 VREF                   DDR12V_AB
      VDDCR_SOC_S5                                                             28_3VSB                DDR12V_CD

      DDR12V_AB                                                                SIO_18V                DDRVTT_AB
      DDR12V_CD                                                                                       DDRVTT_CD

      3VDUAL                                                                                          DDR_12V_AB_VREFCA
      3VDUAL_OV
      VCC3                                                                                            DDR_12V_CD_VREFCA

      RTCVDD
