LENSA GABUNGAN

Lensa gabungan merupakan susunan beberapa lensa yang disusun saling
berhadapan di mana titik pusat optik kedua lensa dalam satu garis dengan jarak
tertentu antara lensa yang satu dengan lensa yang lainnya. Sedangkan gabungan
dua lensa atau lensa gabungan adalah susunan beberapa lensa dengan jarak
sangat kecil (tebal susunan lensa sangat pendek). Prinsip pembiasan cahaya pada
lensa gabungan ini sama seperti pada lensa tunggal, hanya saja pada lensa
gabungan berkas sinar datang akan dibiaskan dua kali secara beruntun. Dalam
hal ini kita akan membahas lensa gabungan pada lensa cembung , perhatikan S
penjelasan berikut. c

Kita tahu bahwa lensa cembung bersifat konvergen yaitu mengumpulkan i
berkas sinar-sinar datang yang sejajar sumbu utama pada satu titik yang disebut e
titik fokus aktif.
n
Titik fokus aktif pada lensa cembung berada di belakang lensa. Karena
titik fokus aktif lensa cembung merupakan perpotongan langsung sinar-sinar c
bias maka pada lensa cembung, titik fokus aktifnya merupakan titik fokus sejati e
sehingga nilainya selalu berharga positif. Oleh karena itu, lensa cembung disebut
juga lensa positif.Apabila sebuah benda atau objek diletakkan di depan sebuah
lensa cembung, maka akan terbentuk bayangan yang bersifat nyata atau maya,
diperbesar, diperkecil atau sama besar, serta tegak atau terbalik. Sifat bayangan
tersebut ditentukan oleh letak atau posisi benda terhadap lensa cembung.

Untuk menggambarkan pembentukan bayangan, kita cukup
menggunakan 2 dari 3 sinar istimewa pada lensa cembung di atas. Kita akan
mencoba melukiskan pembentukan bayangan benda yang terletak di depan dua
lensa cembung di mana benda berada pada ruang II dari lensa cembung pertama.
Agar lebih jelas, perhatikan gambar di bawah ini.

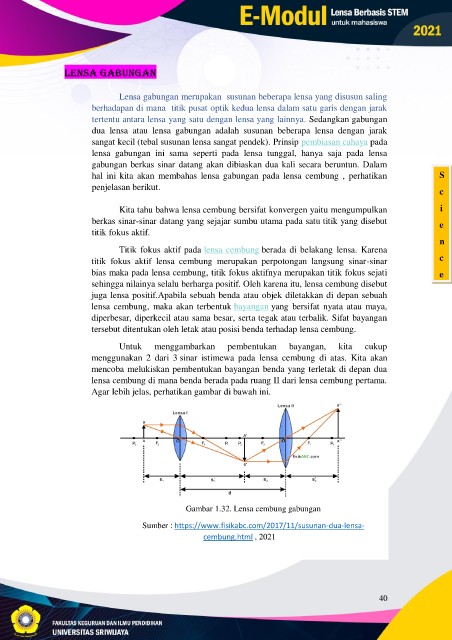

Gambar 1.32. Lensa cembung gabungan

Sumber : https://www.fisikabc.com/2017/11/susunan-dua-lensa-
cembung.html , 2021
