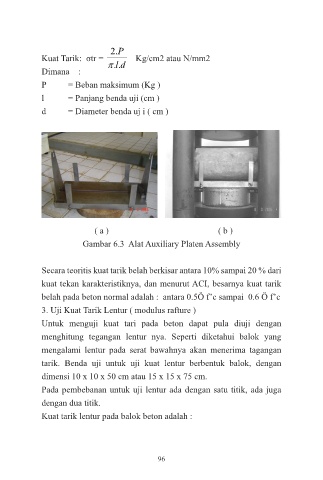

Page 116 - PRATIKTO-BETON-KINERJA-TINGGI

P . 2
Kuat Tarik: σtr = l. . π d Kg/cm2 atau N/mm2
Dimana :
P = Beban maksimum (Kg )

l = Panjang benda uji (cm )
d = Diameter benda uj i ( cm )

( a ) ( b )
Gambar 6.3 Alat Auxiliary Platen Assembly

Secara teoritis kuat tarik belah berkisar antara 10% sampai 20 % dari
kuat tekan karakteristiknya, dan menurut ACI, besarnya kuat tarik
belah pada beton normal adalah : antara 0.5Ö f’c sampai 0.6 Ö f’c

3. Uji Kuat Tarik Lentur ( modulus rafture )
Untuk menguji kuat tari pada beton dapat pula diuji dengan
menghitung tegangan lentur nya. Seperti diketahui balok yang
mengalami lentur pada serat bawahnya akan menerima tagangan

tarik. Benda uji untuk uji kuat lentur berbentuk balok, dengan
dimensi 10 x 10 x 50 cm atau 15 x 15 x 75 cm.
Pada pembebanan untuk uji lentur ada dengan satu titik, ada juga
dengan dua titik.

Kuat tarik lentur pada balok beton adalah :

96
