Page 25 - Sejarah Bencana Gempa di Sumatera

SEJARAH BENCANA GEMPA DI SUMATERA 25

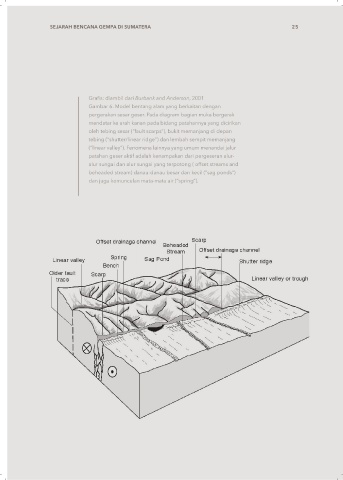

Grafis: diambil dari Burbank and Anderson, 2001
Gambar 6. Model bentang alam yang berkaitan dengan
pergerakan sesar geser. Pada diagram bagian muka bergerak
mendatar ke arah kanan pada bidang patahannya yang dicirikan
oleh tebing sesar (”fault scarps”), bukit memanjang di depan
tebing (“shutter/linear ridge“) dan lembah sempit memanjang
(“linear valley“). Fenomena lainnya yang umum menandai jalur
patahan geser aktif adalah kenampakan dari pergeseran alur-
alur sungai dan alur sungai yang terpotong ( offset streams and
beheaded stream) danau-danau besar dan kecil (“sag ponds“)
dan juga kemunculan mata-mata air (“spring”).
