KEGIATAN BELAJAR III

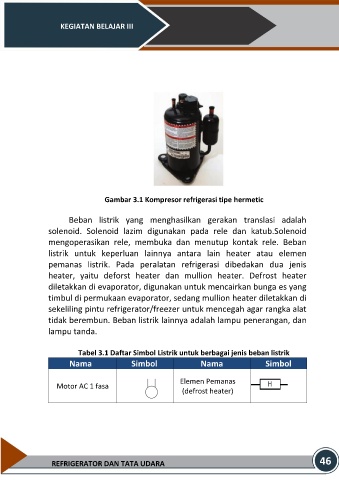

Gambar 3.1 Kompresor refrigerasi tipe hermetic
Beban listrik yang menghasilkan gerakan translasi adalah
solenoid. Solenoid lazim digunakan pada rele dan katub.Solenoid
mengoperasikan rele, membuka dan menutup kontak rele. Beban
listrik untuk keperluan lainnya antara lain heater atau elemen
pemanas listrik. Pada peralatan refrigerasi dibedakan dua jenis
heater, yaitu deforst heater dan mullion heater. Defrost heater
diletakkan di evaporator, digunakan untuk mencairkan bunga es yang
timbul di permukaan evaporator, sedang mullion heater diletakkan di
sekeliling pintu refrigerator/freezer untuk mencegah agar rangka alat
tidak berembun. Beban listrik lainnya adalah lampu penerangan, dan
lampu tanda.
Tabel 3.1 Daftar Simbol Listrik untuk berbagai jenis beban listrik
Nama Simbol Nama Simbol
Elemen Pemanas
Motor AC 1 fasa (defrost heater)
