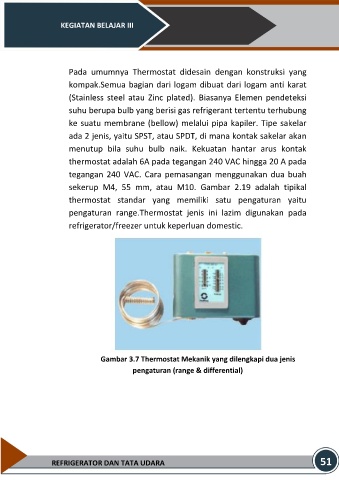

Page 66 - E-Modul Saskia Final_Neat 1
P. 66
KEGIATAN BELAJAR III
Pada umumnya Thermostat didesain dengan konstruksi yang
kompak.Semua bagian dari logam dibuat dari logam anti karat
(Stainless steel atau Zinc plated). Biasanya Elemen pendeteksi
suhu berupa bulb yang berisi gas refrigerant tertentu terhubung
ke suatu membrane (bellow) melalui pipa kapiler. Tipe sakelar
ada 2 jenis, yaitu SPST, atau SPDT, di mana kontak sakelar akan
menutup bila suhu bulb naik. Kekuatan hantar arus kontak
thermostat adalah 6A pada tegangan 240 VAC hingga 20 A pada
tegangan 240 VAC. Cara pemasangan menggunakan dua buah
sekerup M4, 55 mm, atau M10. Gambar 2.19 adalah tipikal
thermostat standar yang memiliki satu pengaturan yaitu
pengaturan range.Thermostat jenis ini lazim digunakan pada
refrigerator/freezer untuk keperluan domestic.
Gambar 3.7 Thermostat Mekanik yang dilengkapi dua jenis
pengaturan (range & differential)
