KEGIATAN BELAJAR III
memperlihatkan diagram listrik rangkaian kontrol starter
magnetic.

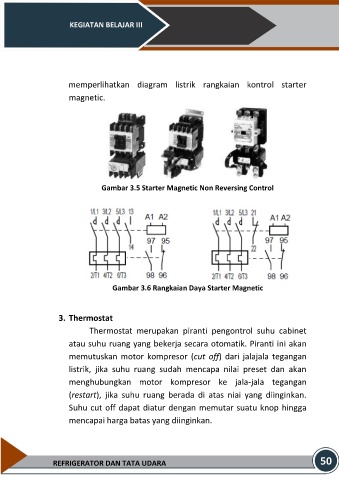

Gambar 3.5 Starter Magnetic Non Reversing Control
Gambar 3.6 Rangkaian Daya Starter Magnetic
3. Thermostat
Thermostat merupakan piranti pengontrol suhu cabinet
atau suhu ruang yang bekerja secara otomatik. Piranti ini akan
memutuskan motor kompresor (cut off) dari jalajala tegangan
listrik, jika suhu ruang sudah mencapa nilai preset dan akan
menghubungkan motor kompresor ke jala-jala tegangan
(restart), jika suhu ruang berada di atas niai yang diinginkan.
Suhu cut off dapat diatur dengan memutar suatu knop hingga
mencapai harga batas yang diinginkan.
