KEGIATAN BELAJAR III
Motor AC 1 fasa Motor AC 1 fasa
untuk fan untuk fan
condenser evaporator
Motor AC 1
fasa untuk Buzzer
kompresor
Alarm
Motor AC 3 fasa
Pilot lamp
Solenoid rele

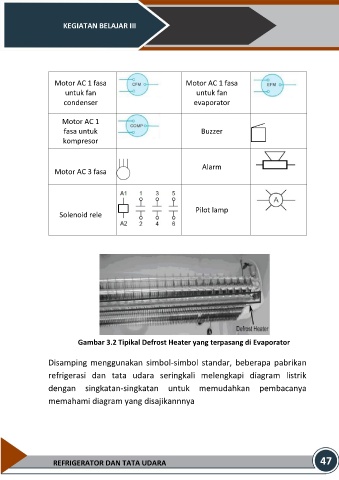

Gambar 3.2 Tipikal Defrost Heater yang terpasang di Evaporator
Disamping menggunakan simbol-simbol standar, beberapa pabrikan
refrigerasi dan tata udara seringkali melengkapi diagram listrik
dengan singkatan-singkatan untuk memudahkan pembacanya
memahami diagram yang disajikannnya
REFRIGERATOR DAN TATA UDARA 47
