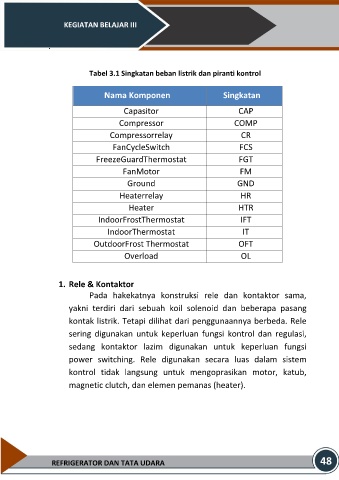

Page 63 - E-Modul Saskia Final_Neat 1

KEGIATAN BELAJAR III

.

Tabel 3.1 Singkatan beban listrik dan piranti kontrol

Nama Komponen Singkatan

Capasitor CAP
Compressor COMP

Compressorrelay CR
FanCycleSwitch FCS

FreezeGuardThermostat FGT

FanMotor FM
Ground GND

Heaterrelay HR

Heater HTR
IndoorFrostThermostat IFT

IndoorThermostat IT

OutdoorFrost Thermostat OFT
Overload OL

1. Rele & Kontaktor
Pada hakekatnya konstruksi rele dan kontaktor sama,

yakni terdiri dari sebuah koil solenoid dan beberapa pasang

kontak listrik. Tetapi dilihat dari penggunaannya berbeda. Rele
sering digunakan untuk keperluan fungsi kontrol dan regulasi,

sedang kontaktor lazim digunakan untuk keperluan fungsi

power switching. Rele digunakan secara luas dalam sistem

kontrol tidak langsung untuk mengoprasikan motor, katub,

magnetic clutch, dan elemen pemanas (heater).

REFRIGERATOR DAN TATA UDARA 48
