KEGIATAN BELAJAR IV

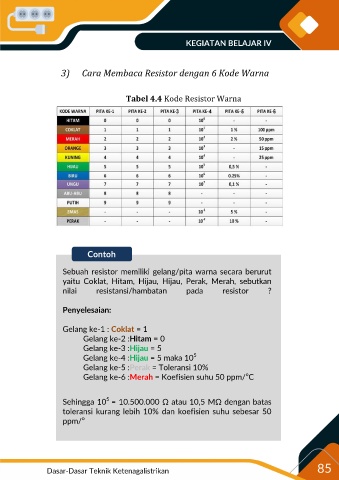

3) Cara Membaca Resistor dengan 6 Kode Warna

Tabel 4.4 Kode Resistor Warna

Contoh

Sebuah resistor memiliki gelang/pita warna secara berurut
yaitu Coklat, Hitam, Hijau, Hijau, Perak, Merah, sebutkan
nilai resistansi/hambatan pada resistor ?

Penyelesaian:

Gelang ke-1 : Coklat = 1

Gelang ke-2 :Hitam = 0
Gelang ke-3 :Hijau = 5
5
Gelang ke-4 :Hijau = 5 maka 10

Gelang ke-5 :Perak = Toleransi 10%
o
Gelang ke-6 :Merah = Koefisien suhu 50 ppm/ C

5
Sehingga 10 = 10.500.000 Ω atau 10,5 MΩ dengan batas
toleransi kurang lebih 10% dan koefisien suhu sebesar 50
ppm/ o

Dasar-Dasar Teknik Ketenagalistrikan 85
