KEGIATAN BELAJAR IV
b. Resistor Variabel
Variabel resistor adalah jenis resistor yang nilai
resistansinya dapat ditentukan dan diubah-ubah
sesuai keinginan.Variabel resistor dapat
diklasifikasikan menjadi potensiometer, trimpot dan
rheostat.

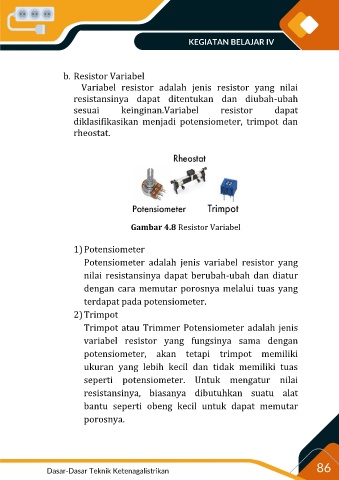

Gambar 4.8 Resistor Variabel
1) Potensiometer
Potensiometer adalah jenis variabel resistor yang
nilai resistansinya dapat berubah-ubah dan diatur
dengan cara memutar porosnya melalui tuas yang
terdapat pada potensiometer.
2) Trimpot
Trimpot atau Trimmer Potensiometer adalah jenis
variabel resistor yang fungsinya sama dengan
potensiometer, akan tetapi trimpot memiliki
ukuran yang lebih kecil dan tidak memiliki tuas
seperti potensiometer. Untuk mengatur nilai
resistansinya, biasanya dibutuhkan suatu alat
bantu seperti obeng kecil untuk dapat memutar
porosnya.
