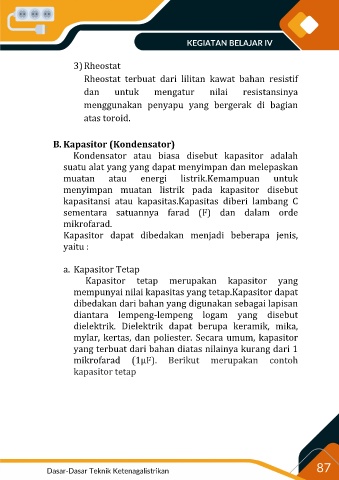

Page 97 - E-Modul Flipbook DDK (SISWA)

KEGIATAN BELAJAR IV

3) Rheostat

Rheostat terbuat dari lilitan kawat bahan resistif

dan untuk mengatur nilai resistansinya

menggunakan penyapu yang bergerak di bagian
atas toroid.

B. Kapasitor (Kondensator)

Kondensator atau biasa disebut kapasitor adalah
suatu alat yang yang dapat menyimpan dan melepaskan

muatan atau energi listrik.Kemampuan untuk
menyimpan muatan listrik pada kapasitor disebut

kapasitansi atau kapasitas.Kapasitas diberi lambang C
sementara satuannya farad (F) dan dalam orde

mikrofarad.
Kapasitor dapat dibedakan menjadi beberapa jenis,

yaitu :

a. Kapasitor Tetap
Kapasitor tetap merupakan kapasitor yang

mempunyai nilai kapasitas yang tetap.Kapasitor dapat
dibedakan dari bahan yang digunakan sebagai lapisan

diantara lempeng-lempeng logam yang disebut
dielektrik. Dielektrik dapat berupa keramik, mika,

mylar, kertas, dan poliester. Secara umum, kapasitor
yang terbuat dari bahan diatas nilainya kurang dari 1

mikrofarad (1µF). Berikut merupakan contoh
kapasitor tetap

87
Dasar-Dasar Teknik Ketenagalistrikan
